刮板输送机

用刮板链牵引,在槽内运送散料的输送机叫刮板输送机。KS刮板输送机刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。 在当前采煤工作面内,刮板输送机的作用不仅是运送煤和物料,而且还是采煤机的运行轨道,因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转,生产就能正常进行。否则,整个采煤工作面就会呈现停产状态,使整个生产中断。

在线咨询全国热线
176 3027 3680

      用刮板链牵引,在槽内运送散料的输送机叫刮板输送机。KS刮板输送机刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。 在当前采煤工作面内,刮板输送机的作用不仅是运送煤和物料,而且还是采煤机的运行轨道,因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转,生产就能正常进行。否则,整个采煤工作面就会呈现停产状态,使整个生产中断。


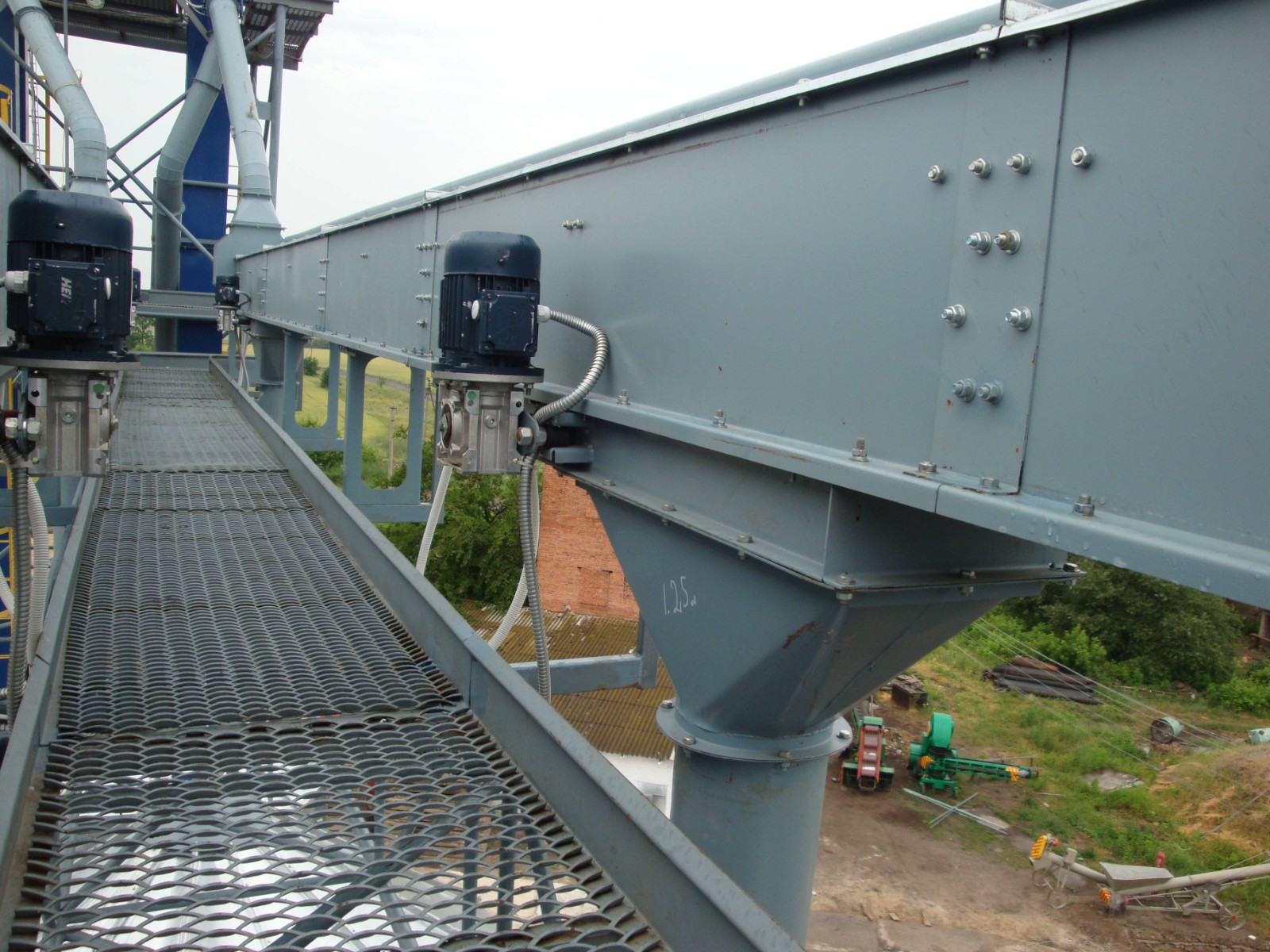

      各种类型的刮板输送机的主要结构和组成的部件基本是相同的,它由机头、中间部和机尾部等三个部分组成。

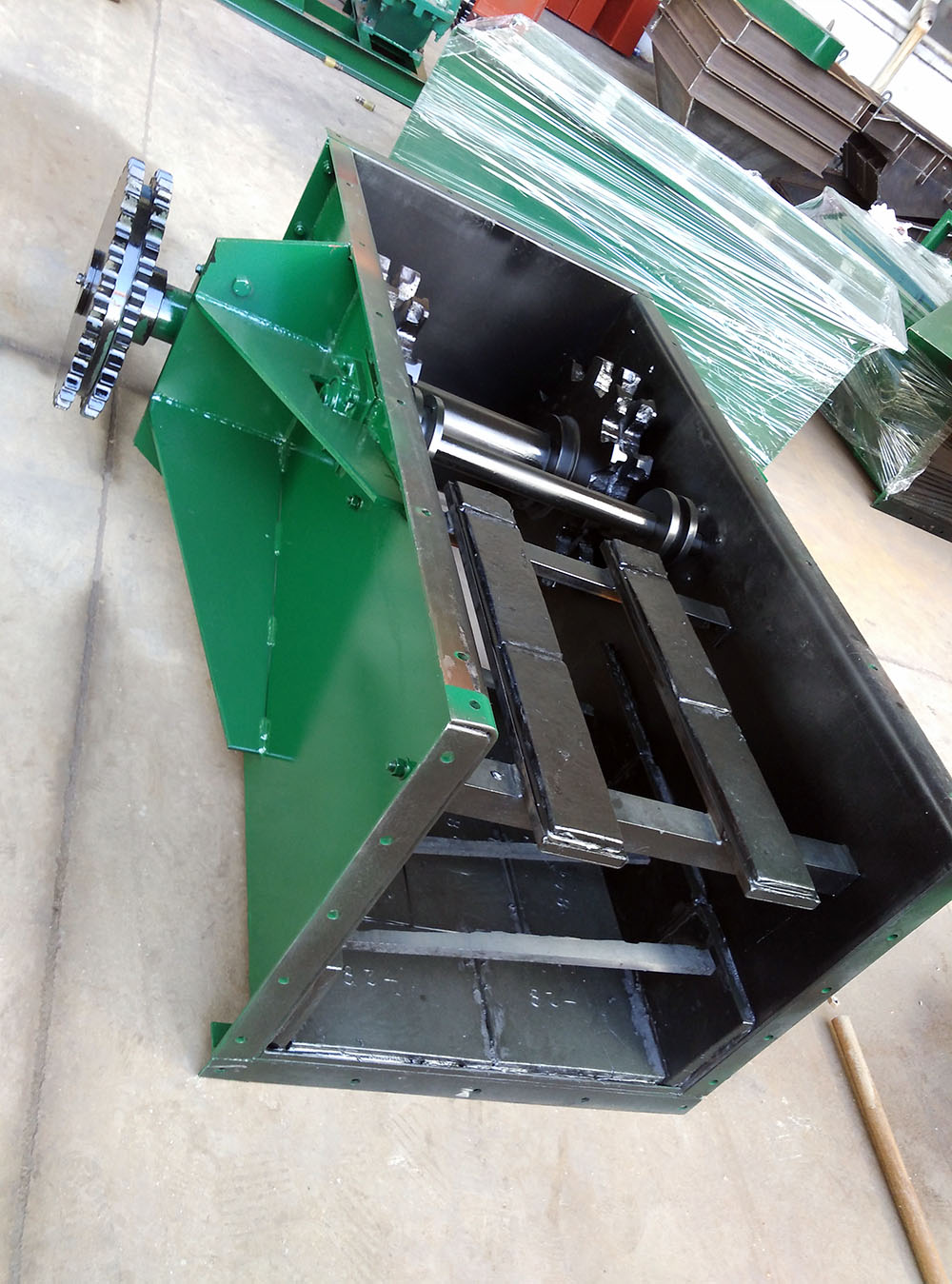

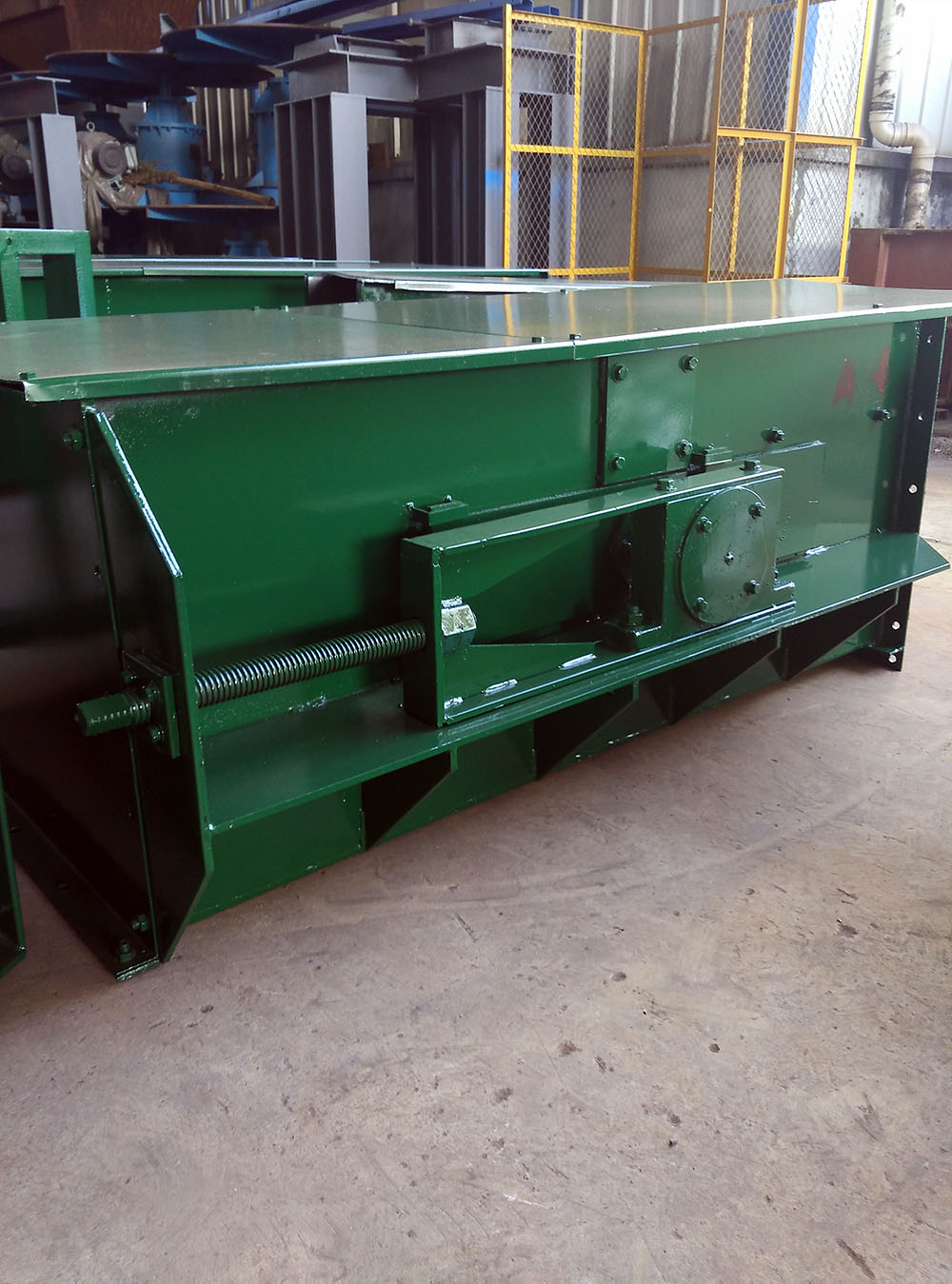

      此外,还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力耦合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样,也设有动力传动装置,从安设的位置来区分叫上机头与下机头。

分类

按刮板输送机溜槽的布置方式和结构,可分为并列式及重叠式两种,按链条数目及布置方式,可分为单链、双边链、双中心链和三链4种。

实际应用

      刮板输送机可用于水平运输,亦可用于倾斜运输。沿倾斜向上运输时,煤层倾角不得超过25°,向下运输时,倾角不得超过20°,当煤层倾角较大时,应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲。

工作原理

      刮板输送机的工作原理是,将敞开的溜槽,作为煤炭、矸石或物料等的承受件,将刮板固定在链条上(组成刮板链),作为牵引构件。当机头传动部启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行,完成物料的输送。


优缺点

   优点

      1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。

      2、 能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲。

      3、机身矮,便于安装。

      4、能兼作采煤机运行的轨道。

      5、可反向运行,便于处理底链事故。

      6、能作液压支架前段的支点。

      7、结构简单,在输送长度上可任意点进料或卸料。

      8、机壳密闭,可以防止输送物料时粉尘飞扬而污染环境。

      9、当其尾部不设置机壳,并将刮板插入料堆时,可自行取料输送。

   缺点

      1、空载功率消耗较大,为总功率的30%左右。

      2、不宜长距离输送。

      3、调整不当易发生掉链、跳链事故。

      4、消耗钢材多。成本大。


安全措施

刮板输送机的回撤顺序

刮板及刮板链→刮板输送机机尾及其传动部冷却水管及电缆→刮板输送机机头及其传动部→机头弯曲过渡槽→中部槽及电缆槽。

拆卸、装车及捆绑

1、拆除刮板输送机时,应先停电闭锁,然后在机头过渡槽处将刮板上链掐开,闭锁机头电机给机尾电机送电,机尾电机正转点动将所有刮板链吐出,并用人工拉到煤壁侧分段从机巷装车运出。

2、刮板输送机机尾拆除后,利用风巷绞车牵引到起吊装置下进行解体,将其传动部拆下,分别进行装车。装车具体方法是利用两个倒链分别吊住部件两头起吊一定高度后,将平板车推入设备下装车,捆绑时,每车捆绑不少于6处,每处不少于6股8#铅丝绞紧捆绑,即先用8#铅丝在四角进行捆绑固定,再用两根Φ18.5mm的钢丝绳绳扣配合花栏螺丝沿对角进行交叉捆绑。

3、机尾过渡槽及其邻近两节中部槽均拉运到风巷进行装车。

4、以上工作完成后,进行安装转盘道和铺轨工作,同时以备拆运中部槽用。

5、中部槽及电缆槽拆卸时,首先应将两节齿条拆去放在煤壁侧,然后拆除电缆槽,每两节溜槽整体拆卸,中间连接哑铃销子不可拆卸。

6、中部槽连同电缆槽均采用斜台装车,利用主绞车牵引平板车,并将平板车与斜台可靠连接,副绞车牵引中部框架进行装车,要求装一件捆绑好一件,捆绑方法同上,捆绑必须牢固可靠,设备捆绑好后,方可解掉副绞车钩头,每车要求只装两节溜槽和两节电缆槽。

7、装车捆绑完毕后,经检查无问题时,去掉斜台与平板车间连接销,将副绞车钢丝绳移开轨道,利用主绞车提升到转盘道后,利用绞车运到+1170m车场。

8、刮板输送机机头解体后同样利用斜台装车,装车及捆绑方法与装中部槽相同。

9、后部输送机回收前,后尾梁插板全部打出的情况下,先将后部输送机左右侧浮煤清净,检查后部输送机老空侧顶板维护情况,确认无隐患后,再检查上口扩帮段支护,在支护完好的情况下,抽出中间支柱,腾出回收通道后,开始回收,抽出后如发现顶板支护不可靠,必须用同规格的棚子套棚支护。

10、拆卸回收期间,支架必须正常供液,设专人检查支架的完好情况,如有漏液等其它情况,必须立即进行处理,以防支架尾梁降落。

11、后部输送机回收时,可分为两段同时进行回收(以60#支架为中心),即上段自上而下,下段自下而上顺序回收。

12、回收机尾段时,可利用风巷回柱绞车配合导向滑轮进行回收。将导向滑轮利用新品40T链环或钢丝绳绳扣固定在100#架尾梁上帮的戗柱上,把60#架以上段从100#架上帮的空间拉出,拖至装车地点,分类装车运走。

13、后部输送机机尾及传动部,可用5吨导链进行拉运。后溜机头段的回收,待端头支架回收完毕,把下口顶板维护好后,利用机巷安装的JH-14型回柱绞车配合导向滑轮进行回收,将导向滑轮利用新品40T链环或钢丝绳绳扣支设戗柱固定在1#过渡架尾梁侧机巷的合适位置,拉出后在机巷进行装车外运。装车和捆绑方法同前溜。

14、回收后溜前,在60#架尾梁处打两棵戗柱或利用40T链环捆绑放置道木阻车器,防止回收60#架以上溜槽时设备下滑,在此处挂上金属网片,将上下段隔开,防止回收后溜后上口杂物滑下伤人。

15、拉运后溜设备时,钢丝绳沿线不得有人工作或停留,人员必须站在两支架间观察设备的拉运情况,如有问题,立即停止拉运,处理好后方可继续进行。

16、拉运后溜设备时,严禁人员进入或在支架尾梁处工作。为防止后溜下滑,支架与后溜联接链不得提前擅自拆除,必须按照顺序拆一件、运一件,拆运要协调,每次拉运溜槽不得超过2节。

17、上下两段同时回收时,必须各派专人观察设备的拉运情况,且必须由现场跟班队干和盯岗人员统一指挥、现场监督。

18、后溜设备回收完毕,回收上口棚梁和单体支柱,及时用旧枕木架设两个“#”字型木垛,接实上口顶板。里侧木垛与100#支架尾梁切顶线齐,外侧木垛与100#支架底座前端齐。回收上口棚梁和单体支柱时,应由里向外逐架逐棵进行回收,回收前先打好护身戗柱,严格执行“先支后回”的原则,待木垛、板梁接实后再回收支柱。



安装使用

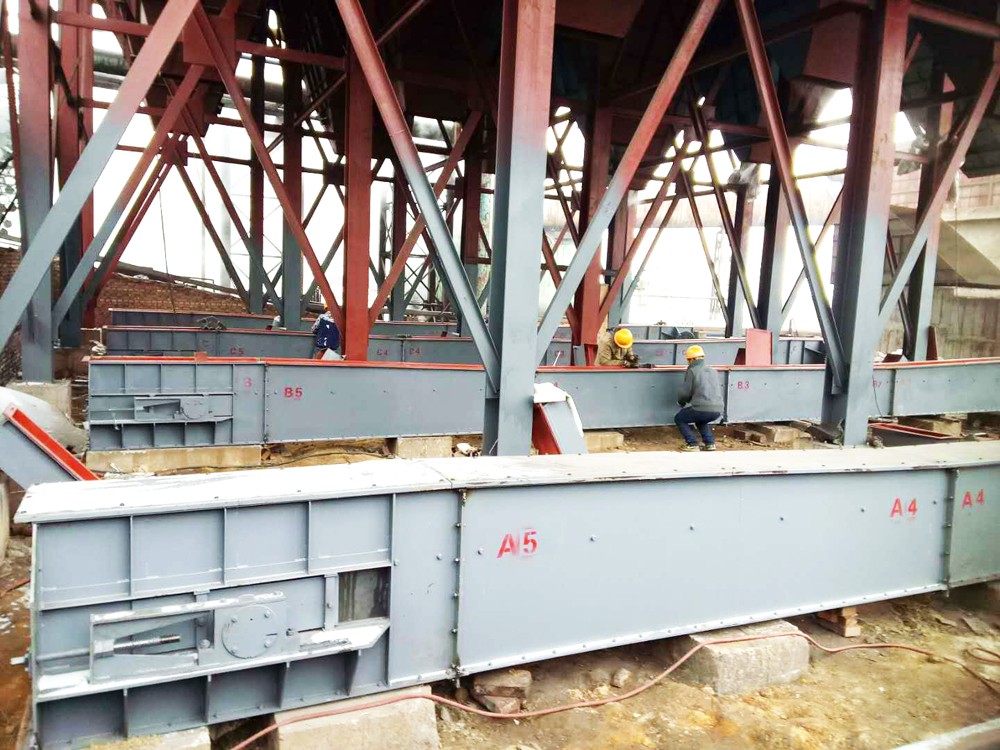

在安装输送机前,一定要在转运塔和料仓结束后再进行安装,所有输送机的安装和调整按照地质参数和图纸进行。

输送机安装工作步骤:

1.划线 ;

2.检查土建施工,查看地脚螺栓和预埋钢板情况;

3.检查输送机各个部件的位置 ;

4.根据地脚螺栓安装桁架;

5.安装和调整设备(包括上下托辊、刮水器、驱动装置等);

6.安装胶带提升机 ;

7.安装伸缩头;

8.安装导料槽 ;

9.安装拉紧装置;

10.安装所有电气部分支架;

11.胶带切割和硫化连接。

输送机电气部分安装步骤:

1.安装电缆管道 ;

2.安装限位开关、保护装置、电控柜等;

3.安装电灯;

4.铺设电缆 ;

5.连接电线。

安装输送机结束时,对油漆损坏的部分按照技术规范要求进行补喷油漆。其次要按润滑油操作手册规定的程序将添油脂或润滑油加到如下输送机设备:减速机、联轴器、起重机、轴承座、电机轴承等。
